Variateur de vitesse

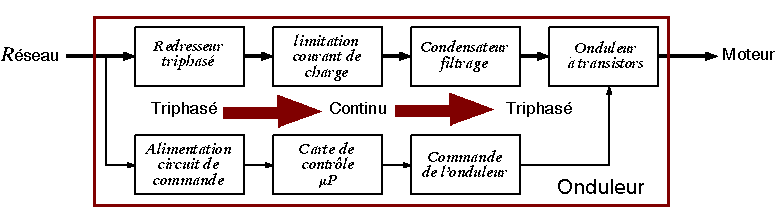

Schéma fonctionnel d'un variateur de vitesse

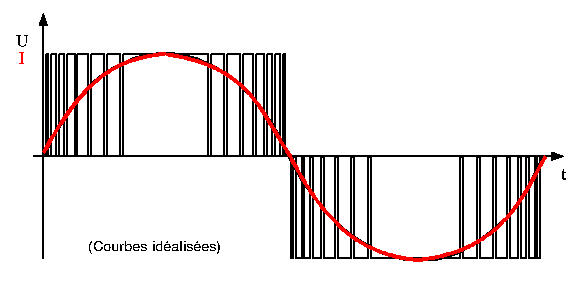

Modulation de largeur d'impulsion MLI

Elle permet d'utiliser une commande en tout ou rien pour réaliser un courant sinusoïdal : l'inductance du moteur lisse le signal MLI et le transforme en une onde plus ou moins sinusoïdale

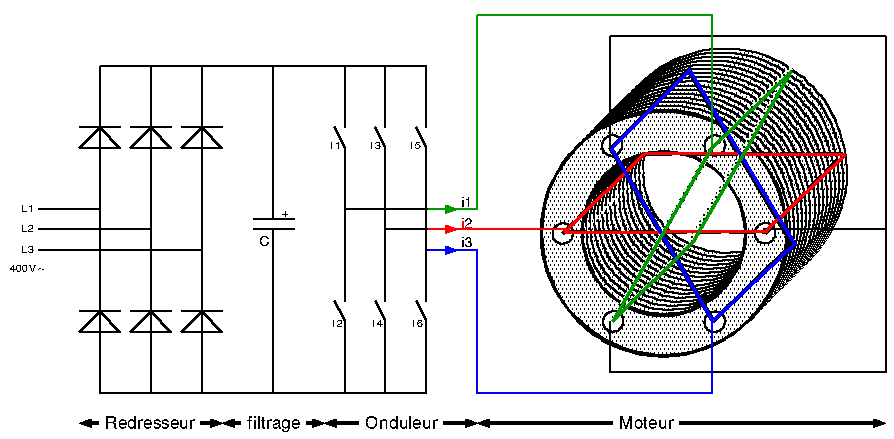

Schéma simplifié d'un variateur (partie puissance)

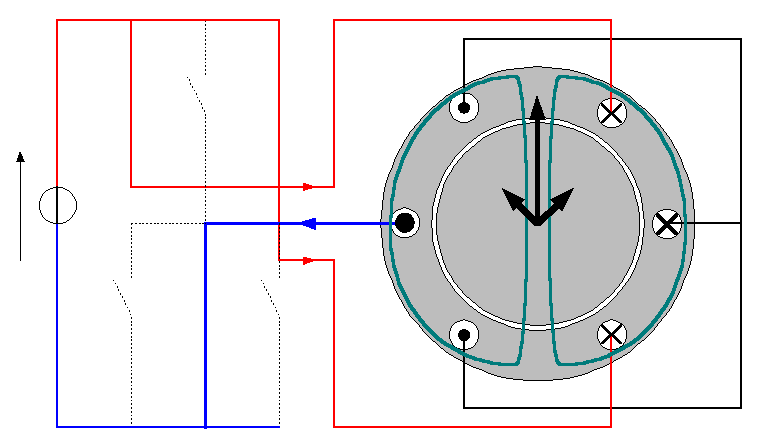

Réalisation du champ tournant par commutation des enroulements
